Szyba zespolona (pakiet szybowy) to konstrukcja z dwóch lub więcej tafli szkła trwale połączonych ramką dystansową i szczelnym systemem uszczelnień. Zamknięta komora między taflami jest najczęściej wypełniona argonem, co daje bardzo dobrą izolację cieplną i akustyczną, większe bezpieczeństwo oraz mniejsze skraplanie pary. To dziś standard w oknach, drzwiach tarasowych, fasadach i ogrodach zimowych.
Jeżeli spojrzysz przez okno w swoim domu, prawdopodobnie patrzysz właśnie przez szybę zespoloną. To obecnie standard stosowany niemal we wszystkich nowoczesnych oknach, drzwiach tarasowych, fasadach budynków czy ogrodach zimowych.
Choć z zewnątrz wygląda jak jedna tafla szkła, w rzeczywistości jest to zaawansowany technologicznie pakiet składający się z kilku elementów, których zadaniem jest poprawa izolacji cieplnej, ograniczenie hałasu oraz zwiększenie bezpieczeństwa.
Dzięki zastosowaniu szyb zespolonych nowoczesne budynki zużywają mniej energii na ogrzewanie zimą i klimatyzację latem. To rozwiązanie wpływa nie tylko na komfort mieszkańców, ale również na niższe rachunki za energię.
W firmie Kryształ od lat wykonujemy szyby zespolone na wymiar dla klientów indywidualnych, firm budowlanych, producentów okien oraz inwestorów. W tym poradniku wyjaśniamy wszystko, co warto wiedzieć o szybach zespolonych — od budowy i rodzajów po wybór odpowiedniego pakietu szybowego.
Czym dokładnie jest szyba zespolona?
Szyba zespolona (nazywana również pakietem szybowym) to konstrukcja składająca się z dwóch lub większej liczby tafli szkła, które są trwale połączone za pomocą ramki dystansowej i szczelnego systemu uszczelnień.
Pomiędzy taflami znajduje się zamknięta przestrzeń wypełniona najczęściej argonem lub innym gazem szlachetnym. To właśnie ta warstwa odpowiada za bardzo dobre właściwości termoizolacyjne.
W przeciwieństwie do dawnych pojedynczych szyb, nowoczesny pakiet szybowy:
- ogranicza straty ciepła,
- tłumi hałas z zewnątrz,
- zwiększa bezpieczeństwo użytkowników,
- poprawia komfort życia,
- zmniejsza ryzyko skraplania się pary wodnej.
Jak zbudowana jest szyba zespolona?

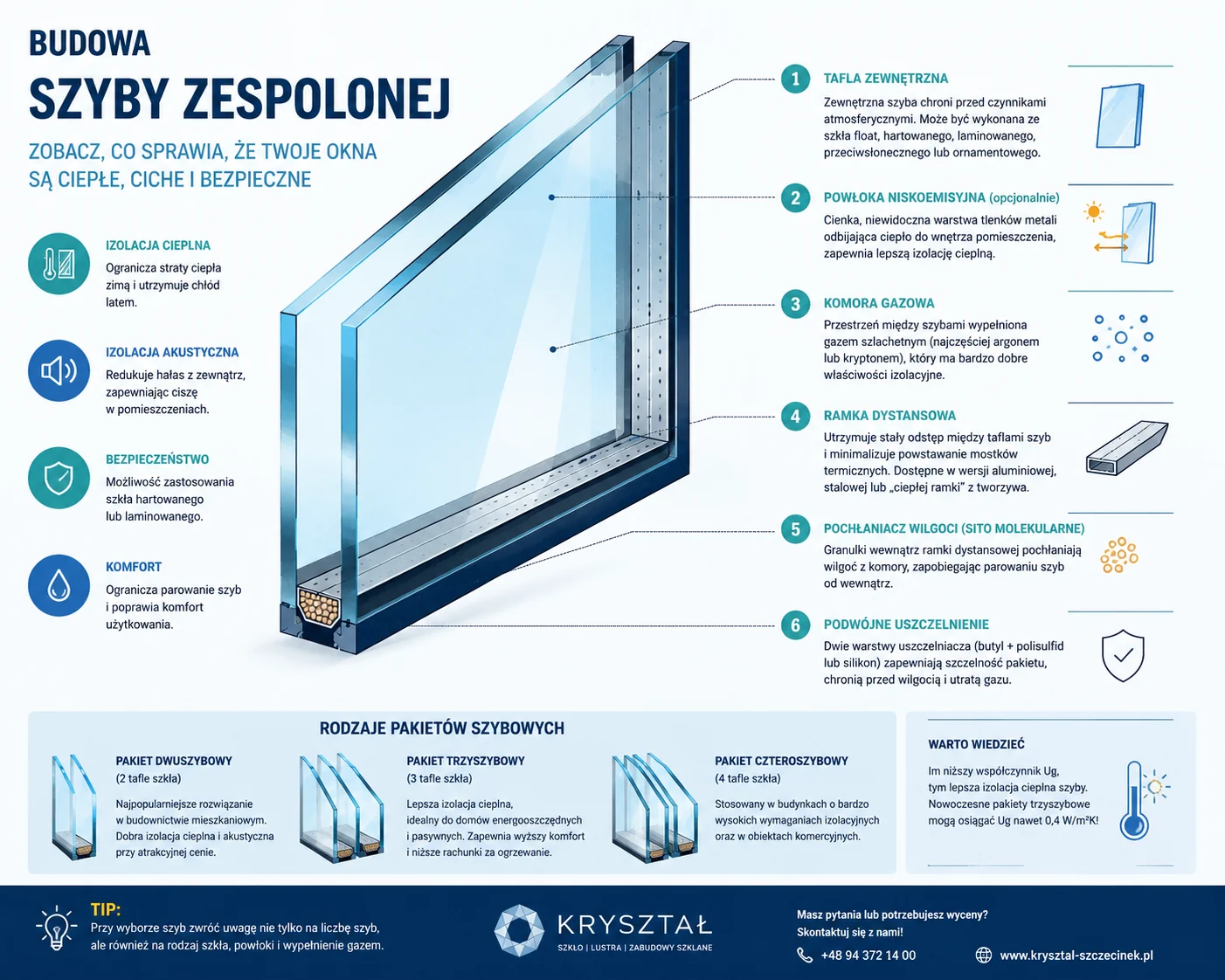

Na pierwszy rzut oka szyba zespolona wygląda jak pojedyncza tafla szkła, jednak jej konstrukcja jest znacznie bardziej zaawansowana. Poniższy schemat pokazuje przekrój typowego pakietu wraz z wszystkimi elementami, które odpowiadają za izolację i trwałość.
W praktyce najważniejsze są cztery elementy, które opisujemy poniżej — do tego dochodzą opcjonalna powłoka niskoemisyjna oraz pochłaniacz wilgoci ukryty w ramce dystansowej.
1. Tafla szkła zewnętrznego
Może być wykonana jako szkło float, hartowane, laminowane, przeciwsłoneczne lub ornamentowe. Dobór odpowiedniego rodzaju zależy od miejsca montażu oraz oczekiwanych parametrów — inne szkło sprawdzi się w oknie na parterze, a inne w drzwiach tarasowych czy witrynie.
2. Ramka dystansowa
Oddziela od siebie tafle szkła i utrzymuje stałą szerokość komory gazowej. Najczęściej wykonywana jest z aluminium, stali nierdzewnej lub tworzyw kompozytowych (tzw. ciepła ramka). Coraz częściej stosuje się ciepłe ramki, które ograniczają powstawanie mostków termicznych na krawędzi szyby.
3. Komora gazowa
Przestrzeń pomiędzy szybami nie jest przypadkowa — wypełnia się ją argonem, kryptonem (w rozwiązaniach premium) lub rzadziej ksenonem. Gaz izoluje znacznie lepiej niż zwykłe powietrze, co przekłada się na niższy współczynnik przenikania ciepła.
4. Uszczelnienia
Pakiet jest szczelnie zamknięty dwiema warstwami uszczelniaczy. Chronią one przed wilgocią, utrzymują gaz wewnątrz pakietu i zapewniają wieloletnią trwałość. To właśnie utrata szczelności jest najczęstszą przyczyną awarii szyb zespolonych.
Jak działa szyba zespolona?
Sekret działania szyby zespolonej polega na ograniczeniu wymiany ciepła pomiędzy wnętrzem budynku a otoczeniem. Zimą ciepło pozostaje wewnątrz pomieszczeń, natomiast latem gorące powietrze znacznie trudniej przedostaje się do środka.
Nowoczesne powłoki niskoemisyjne dodatkowo odbijają promieniowanie cieplne z powrotem do wnętrza budynku. Efekty są odczuwalne przez cały rok:
- mniejsze rachunki za ogrzewanie,
- wyższy komfort mieszkania,
- mniej zimnych stref przy oknach,
- ograniczenie przeciągów,
- lepsza izolacja akustyczna.
Dlaczego gaz zamiast powietrza?
To jedno z najczęściej zadawanych pytań. Powietrze przewodzi ciepło znacznie lepiej niż argon czy krypton, dlatego samo powietrze izoluje słabiej.
Wypełnienie komory gazem szlachetnym pozwala zmniejszyć straty energii nawet o kilkanaście procent w porównaniu z pakietem wypełnionym zwykłym powietrzem. Dlatego praktycznie wszystkie nowoczesne szyby zespolone wykorzystują gazy szlachetne.
Co oznacza współczynnik Ug?
Podczas wyboru szyb bardzo często spotkasz oznaczenie Ug. Jest to współczynnik przenikania ciepła przez sam pakiet szybowy. Im niższa wartość Ug, tym lepiej szyba zatrzymuje ciepło wewnątrz budynku.
| Typ pakietu | Typowy współczynnik Ug |
|---|---|
| Pojedyncza szyba | około 5,8 W/m²K |
| Pakiet dwuszybowy | około 1,1 W/m²K |
| Pakiet trzyszybowy | około 0,5–0,7 W/m²K |
Oznacza to, że nowoczesne pakiety mogą ograniczyć straty ciepła wielokrotnie w porównaniu ze starszymi rozwiązaniami. Jeśli zastanawiasz się nad wymianą, sprawdź nasz poradnik Wymiana szyby zespolonej: pakiet szybowy czy całe okno?
Najczęstsze pytania
Czym różni się szyba zespolona od zwykłej szyby?
Zwykła szyba to pojedyncza tafla szkła. Szyba zespolona to pakiet z dwóch lub więcej tafli połączonych ramką dystansową, z komorą wypełnioną gazem szlachetnym, co daje wielokrotnie lepszą izolację cieplną i akustyczną.
Dlaczego komorę wypełnia się gazem, a nie powietrzem?
Argon i krypton przewodzą ciepło gorzej niż powietrze, dlatego lepiej izolują. Wypełnienie gazem obniża współczynnik Ug i ogranicza straty energii nawet o kilkanaście procent.
Co oznacza współczynnik Ug?
To współczynnik przenikania ciepła przez pakiet szybowy. Im niższy, tym mniejsze straty ciepła. Pakiet dwuszybowy ma około 1,1 W/m²K, a trzyszybowy nawet 0,5–0,7 W/m²K.
Czym jest ciepła ramka?
To ramka dystansowa z tworzyw kompozytowych lub stali nierdzewnej zamiast klasycznego aluminium. Ogranicza mostki termiczne na krawędzi szyby i zmniejsza ryzyko skraplania pary przy ramie.
Skąd bierze się para między szybami?
To objaw utraty szczelności pakietu. Wilgoć dostaje się do wnętrza komory i nie da się jej usunąć myciem — pakiet kwalifikuje się wtedy do wymiany.
Ile szyb może mieć pakiet zespolony?
Najczęściej spotyka się pakiety dwuszybowe (jednokomorowe) i trzyszybowe (dwukomorowe). W rozwiązaniach specjalnych stosuje się też pakiety czteroszybowe o bardzo wysokiej izolacyjności.
